74耳放--爱心版

标签：音频

木文一刀 发布于 2015-04-22 19:58

Step 1：


    先讲述一下与耳放如何结缘的，主要因为有个同事是发烧友，曾经拥有自己的录音棚，确实是个人才！我们一拍即合，聊得很HIGH，我本是想做一个大功率的，他说叫我给出个原理图，他想自己做一个耳放。我说什么是耳放啊？（扫盲：耳放就是耳机放大器；47耳放：也是耳放中的一种，由于电路中电阻多含47，故作者给其取名47耳放）



    耳放电路结构简单，但是每个器件对音频都是有影响的。从设计电路角度讲，使用元件越少越好（当然是有前提的），因为元件越多引入的问题可能越多。    这就是47耳放的原理图（如上图所示）

    为了进一步测试验证47电路，我利用周末的时间（周末也是要看孩子的，借闺女睡觉的时间），搭建了一个简单的47电路。如下图：

    东西不多，但是也花了2个小时，因为要找器件。

    后来上电试了一试，怎么说呢，运放用的大S的NE5532，传说中的运放之皇。比起没有耳放的情况，简直不由自主的感觉：声场打开了，细节丰富了！（后来和同事花重金打造的47耳放比，还有差距）耳放的效果非常的明显。但具体到了什么级别，没有对比，不能妄下结论。

    但是，可以这么说，有她和没她区别明显。

    后来正赶上同事结婚，发糖，一个精致的小铁盒到手了，开始就感觉好看，不知突然一个想法冒出来，“不知能不能给我的耳放加个屏蔽壳”，当时有了这个想法，心中暗喜！！！

    果断吃光了糖果，拿出我的小板比划比划，差点笑喷了，这不就是给我做的么？

    计算好尺寸，到生产那边用台钻打好孔，安装好位置，内部打好热熔胶。

    简直，都简直了！

    太帅了！

    不知不觉的，感觉到“我就是人才啊！”

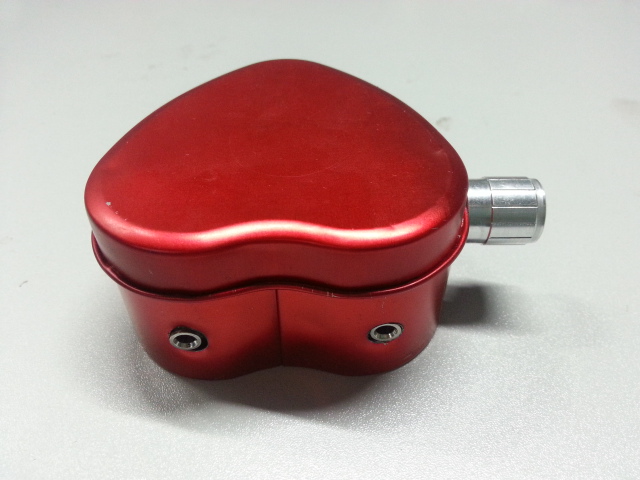

    最后成品展示如下：

    总结：这是本人做的第一个47运放，纯手工打造，效果明显，使用核心IC运放之皇：大Ｓ　NE5532.

        鉴于外观精美，呈心型，故取名“爱心版-47耳放”

        迈出了做音频耳放的成功一步，呱唧呱唧！！！！！！！！！！！！

        附上原理图：/upfiles/201503/47Amp.pdf （仅供参考）

        来自：www.muwenyidao.com


弹力女超人2015-06-09 12:13:38
到底是47耳放，还是74耳放啊？嘿嘿
木文一刀2015-07-07 10:07:32
47耳放
CPUIO2016-06-05 22:39:39
回复 木文一刀 : 请问这个大S的NE5532在哪里买的
象象妞2015-04-28 12:28:29
这个怎么玩？
木文一刀2015-04-29 15:29:03
推耳机的放大器，提高推力，结构简单，只要运放+电阻+电容即可，你可以试试
nanhuo2015-04-23 21:18:30
呱唧呱唧，也想试一试
木文一刀2015-04-24 21:03:09
挺有意思的，也不是很难，可以一试
nicekwell2015-04-22 21:47:51
“简直不由自主的感觉：声场打开了，细节丰富了！”耳放真的这么大威力吗？搞的我也想试试
动力老男孩2015-04-22 21:52:56
是啊，我一直都用手机自带的耳机，跃跃欲试啊
木文一刀2015-04-23 10:06:44
真的效果明显，你要是听了http://www.muwenyidao.com/post/2015/03/12/47%E8%80%B3%E6%94%BE.html
这个，你没准也会中毒，我被毒到了，中毒不浅啊，你可以试试，电路很简单
动力老男孩2015-04-23 14:12:13
回复 木文一刀 : 好，一定要试试！
nicekwell2015-04-25 17:51:05
回复 木文一刀 : 你是把左右声道分别放大的吧？
1、看电路板的上面有红、黑、绿三根线，你是把左右声道分别单独供电的吗？导线中间黄色的是什么，滤波用的电容吗？
2、电位器旁边两个大大的红东东是什么？4.7uF电容吗？这里用什么样的电容比较好？（想用瓷片电容糊弄一下）

五一放假回家做个体验一下，效果好就做个给妹子~嘿嘿
PS: @动力老男孩 回复的编辑框太窄了，只能显示两行，如果能大些就好了。
木文一刀2015-04-26 22:36:51
回复 nicekwell : 问题1、红、黑、绿三根线是电源线，运放的供电电压是：正负地，也就是+-5/15V电压供电。中间黄色的确实的钽电容，滤波储能用。
问题2、红红的东西就是两个耦合电容，最好不要用陶瓷电容，因为那个会直接影响音质。有些商品功放用涤纶电容（片片的绿的），不过建议还是下点猛料，毕竟是送妹子嘛...呵呵。。。
木文一刀2015-04-26 22:38:21
回复 nicekwell : 其实你可以考虑做一个电脑音箱，比较实用。用一个TDA2822，USB供电，我做过一个挺好
nicekwell2015-04-27 12:32:59
回复 木文一刀 : 谢一刀兄！
木文一刀2015-04-27 16:53:07
回复 nicekwell : 要说送女生东西，还是用心就行了，结果重要，过程也重要，呵呵...
动力老男孩2015-04-22 21:30:46
这个盒子简直就是专为这个板子定制的 :)
木文一刀2015-04-23 10:08:05
这个盒子真是太合适了，不过打孔的时候还是要有台钻才行，料软容易变形
动力老男孩2015-04-23 14:12:35
回复 木文一刀 : 手头有个台钻，但是没糖果盒，哈哈
木文一刀2015-04-23 16:58:52
回复 动力老男孩 : 其他铁盒也行，只要有屏蔽作用就行
