无线供电的磁悬浮小灯

标签：磁悬浮 彩灯 无线供电

动力老男孩 发布于 2015-06-03 00:58

前几天发了一个磁悬浮的彩灯，好多人问我灯是怎么亮的，我只好很尴尬的解释“其实我是放了一块电池在里面”
现在终于可以体面的宣布：这个彩灯已经是无线供电的了。

Step 1： 无线供电模块

2015-05-26 214737.jpg

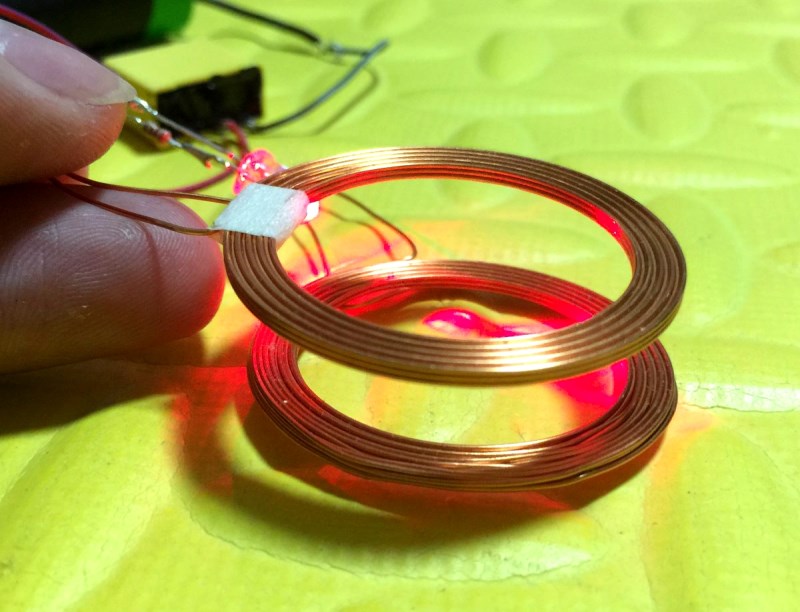

说起无线供电模块，其实没有那么神秘。大家在高中的时候，应该都做过电磁耦合的实验，变压器就是用的这个原理。
两组一样的线圈，其中一个如果加上了交变的电流，就会产生交变的磁场，从而在另外一组线圈里也产生出电流。
如果你觉得供电模块的效果不好，也可以自己重新绕一组线圈，绕的匝数适当多一点儿可以增加传输距离。

我小的时候，家附近有一做广播电台的发射塔。附近的居民有的在家里会接一种线圈，可以点亮灯泡用于照明，真是高手在民间！

Step 2： 继续打印灯座

由于要把一个线圈嵌入底座，所以这次的底座要比上次大一点儿，STL的图在附近中可以下载。

附件：

megfloat2.stl

Step 3： 成功悬浮

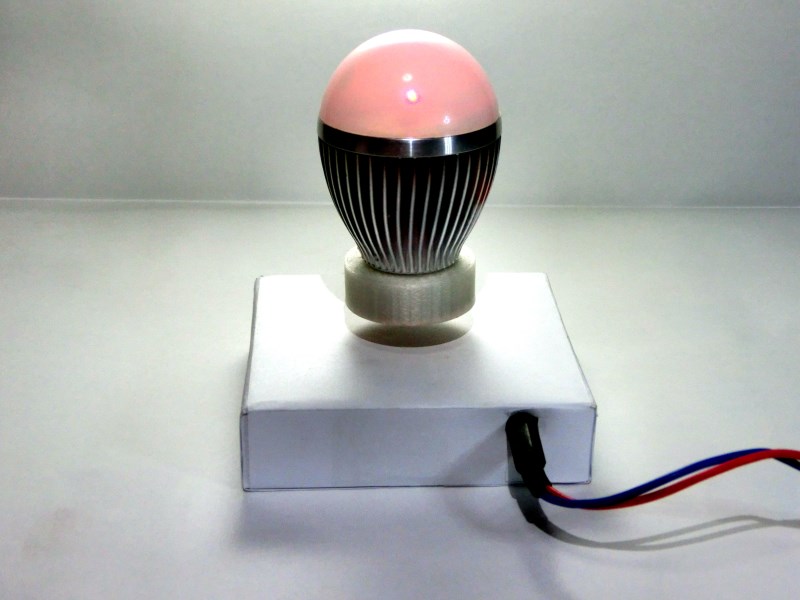

最终效果就是最上面的GIF了。需要说明的是，这次使用的是一种非常简易的方案：在原有的磁悬浮之上叠加了一个无线供电模块，也就是说把两套系统简单的拼装在一起。
真正高性能的磁悬浮+无线供电，应该是把用于无线发电的高频交变电磁场，叠加在用于平衡的四个大线圈之上。类似于电话和宽带可以使用同一个线路。这个等之后有空再继续做 :)
