炫酷的磁悬浮彩灯
标签:磁悬浮 LED 彩灯
动力老男孩 发布于 2015-05-25 23:45

之前做过磁悬浮的陀螺和鸡蛋,其实原理都一样,只要是带磁铁的底座,加上想悬浮的东西就可以了。
如果想看制作磁悬浮的详细攻略,可以看我之前的博客:http://www.diy-robots.com/?page_id=685
这次要悬浮的是一个LED的彩灯,之所以做这个东西,是因为kickstarter上有一款悬浮灯(名字就不说了)居然众筹到了61万美元!
啊,美国的同学们哪,你们有空真应该多上上淘宝……
Step 1: 磁悬浮的底座

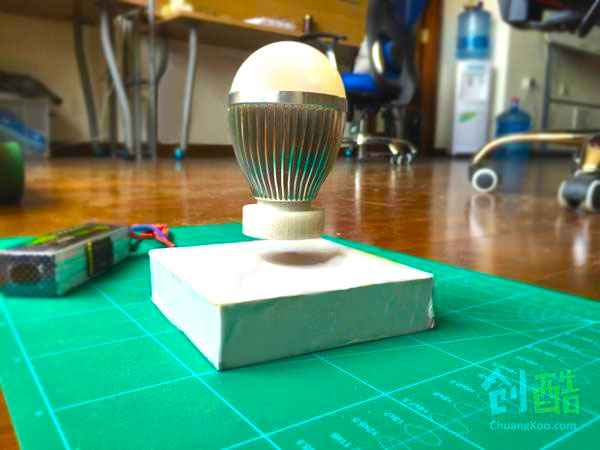

首先,你得有个磁悬浮的底座。有了底座,上面的东西基本只要别太重就好了:
Step 2: 量尺寸,准备3D打印一个底座




自从有了3D打印机,妈妈再也不用担心我用电锯切到手了!
为了做悬浮灯,我买了一个LED的灯泡,把它拆了。阿弥陀佛,真是作孽啊。

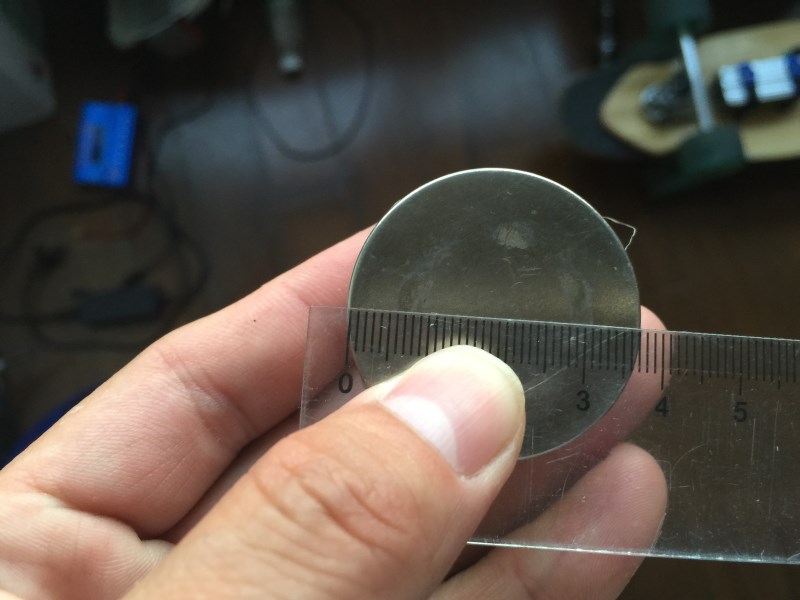

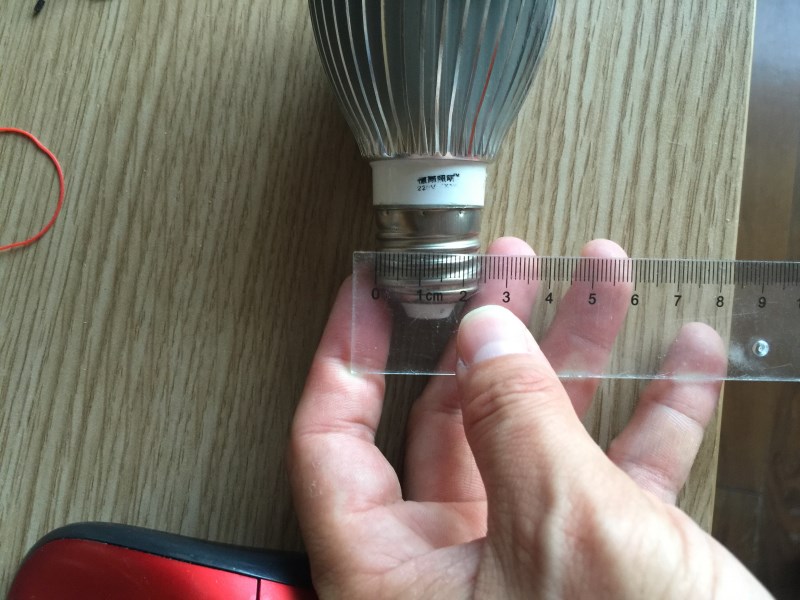

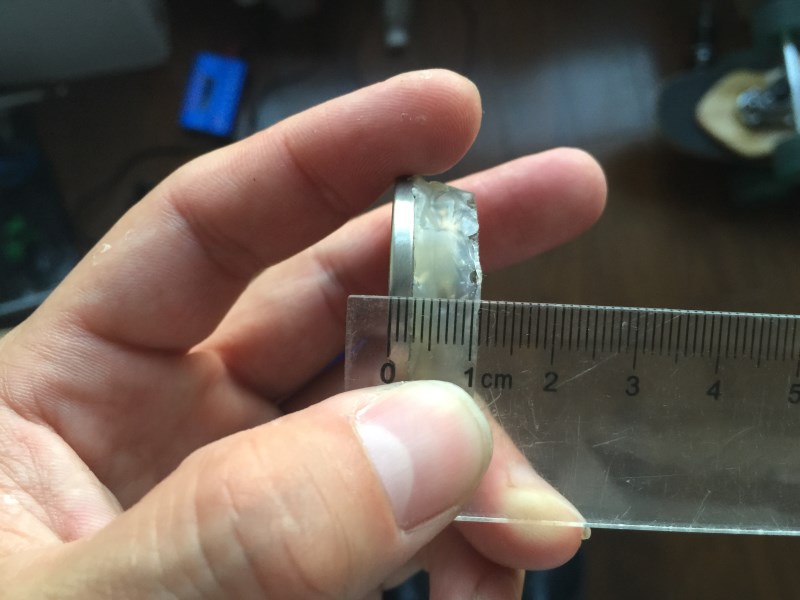

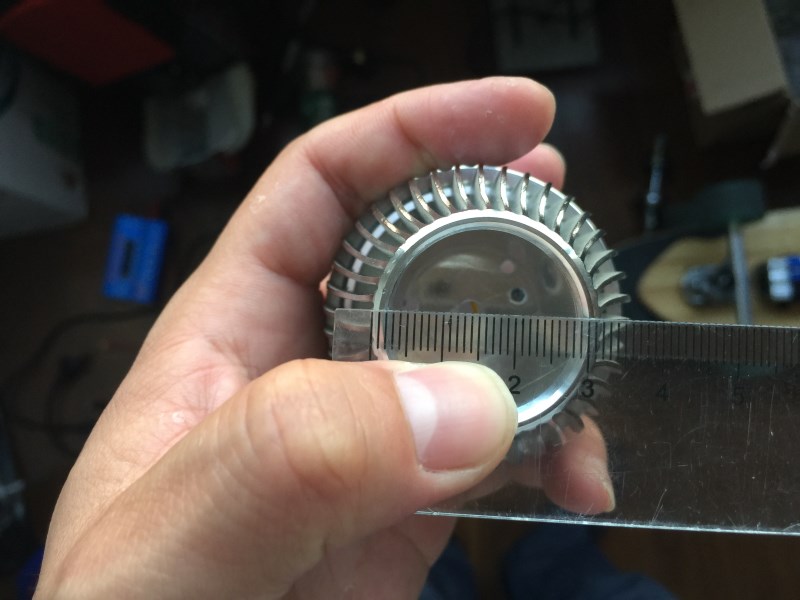

量量尺寸,用3D做一个模型,然后把剩下的事情交给打印机……
Step 3: 3D模型和打印出来的结果
Step 4: 焊接彩灯

为了简单起见,我直接买了那种会变色的LED灯。
通电之后,这个LED就会按一定的顺序变幻彩色,很好看。

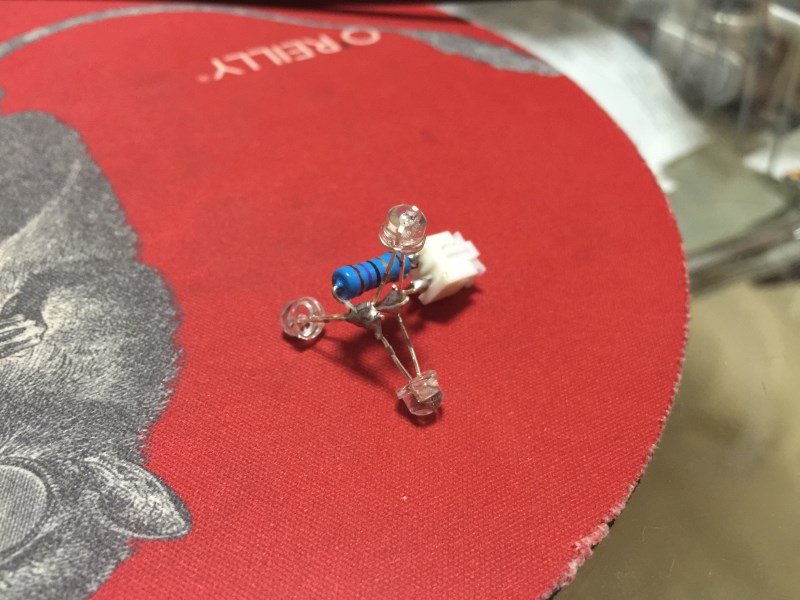

这里焊了3个,连成金字塔形。需要注意的是,我这里使用了锂电池来供电,电压一般超过3.7V。而这种LED大多是3V的电压。
所以需要把3个灯并联之后,再串联一个小电阻,我用的是27欧的。
最下面还留了一个电源插口,用来插上电池。电池的部分忘了拍照,由于灯泡内的空间较小,所以选用了16340锂电池。
Step 5: 大功告成

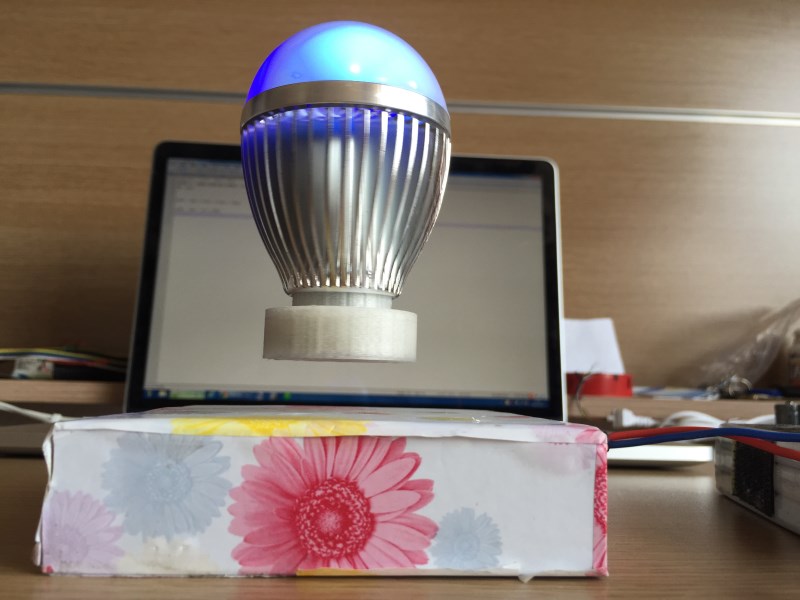

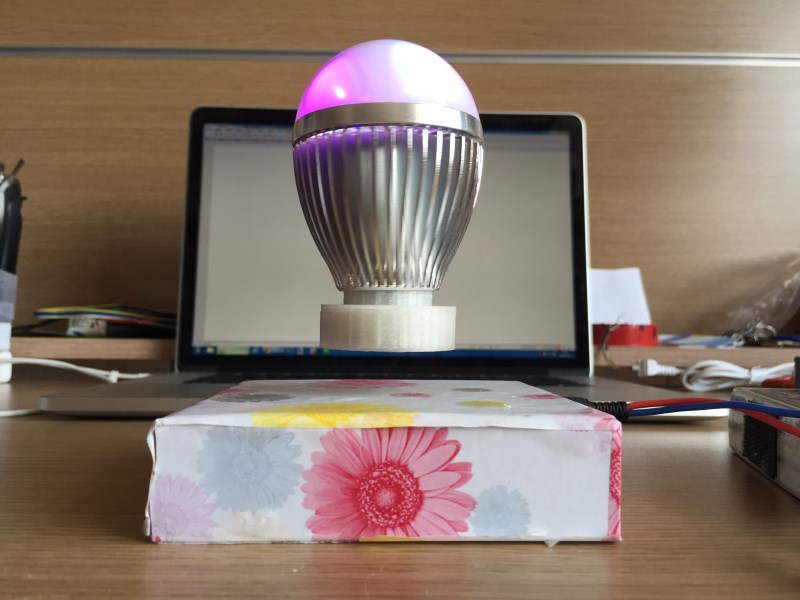

看看效果吧,贴了两张不同颜色的状态。
如果看视频的话,你会发现这个灯还是一直旋转的。
这个功能其实是“不小心”设计出来的,如果一个悬浮物的磁力中心和它的重心不重合,那么磁场为了纠正重心位置,就会不断的向悬浮物施加电磁力。这个悬浮的东西就会慢慢的跟随程序调节的频率旋转起来。
如果是非常对称的悬浮物,则不会保持旋转。
登录以发表评论
跪求教学下底座应该怎么设计
请问灯是怎么供电的
帅哥,有没有制作教程。。。。。
这个东西美化一下就能送我的男神了
您好 我是中央电视台记者何莉 我们近期在做一系列创客的片子 看到您的发明很棒 想跟您联系一下 并且请您帮我推荐几位 我的联系方式13911119205 另外不知道您是否有创酷网负责人的联系方式 谢谢
私信联系 :)
动力真棒!只是这种LED彩灯,整体效果不算好,几个灯珠颜色各自独立,而不是能很好的融合……
多谢飞扬同学 :)
我应该弄成单点的彩色LED
