每周一作(zuō) 开车也能发微信的手机神器

标签:3D打印机 3D 汽车 改装

飞鱼BH1JSS 发布于 2015-04-02 14:24

PIC_0385.JPG PIC_0323.JPG IMG_0444.JPG
hi all,我有一台3D打印机(DFRobot Dreammaker),但这货只能打印点塑料产品,看上去也没有什么大用处。直到我发现了一个方便的3D设计工具:TinkerCAD。太棒了,我终于可以方便设计制造各种看上去没什么用的东西啦。所以我决定“每周一作(zuō)”,带大家一起智造各种有意思的玩意儿。

昨天我突然想做一个东西,把手机安装到方向盘上。这样就能一边开车一遍看球赛啦,咩哈哈~

Step 1: 在TinkerCAD上进行简单的3D设计

QQ截图20150402174106.jpg QQ截图20150402174049.jpg QQ截图20150402144456.jpg

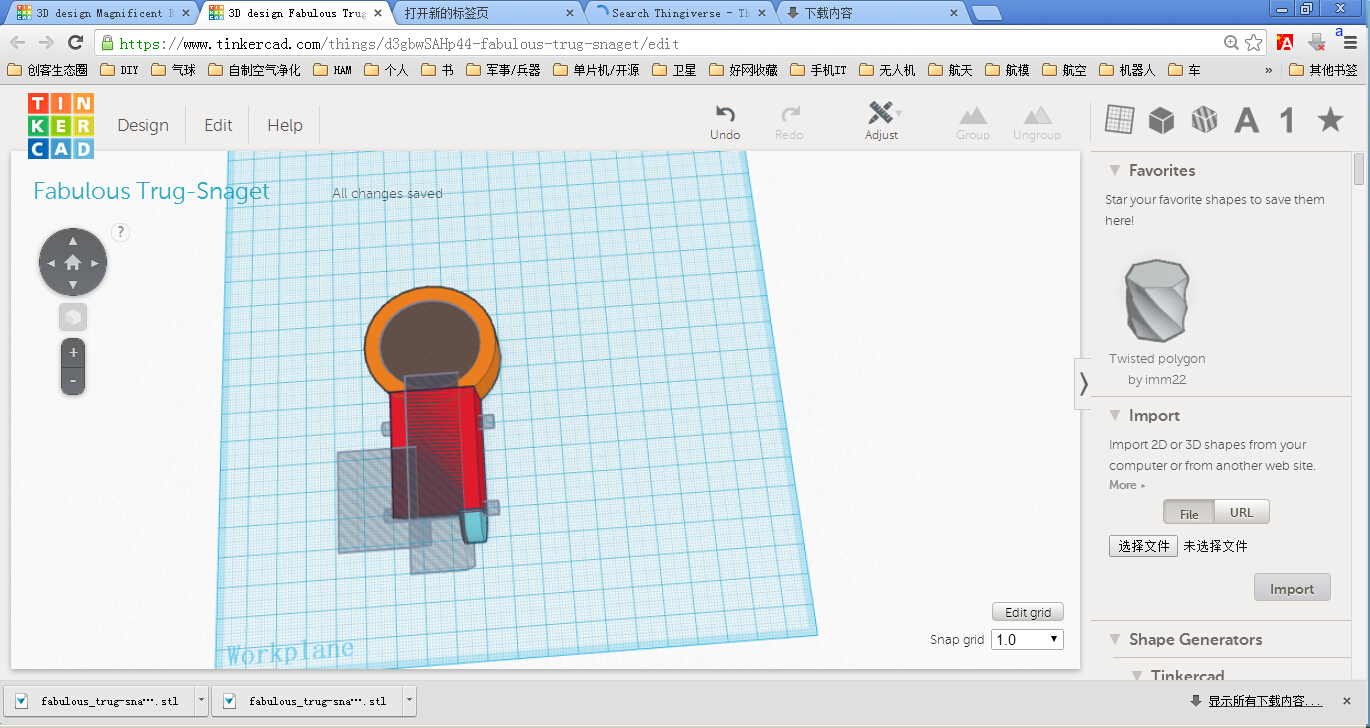

TinkerCAD是AutoCAD旗下的一个在线版3D设计工具,非常容易操作,不过需要代理服务器才能访问。

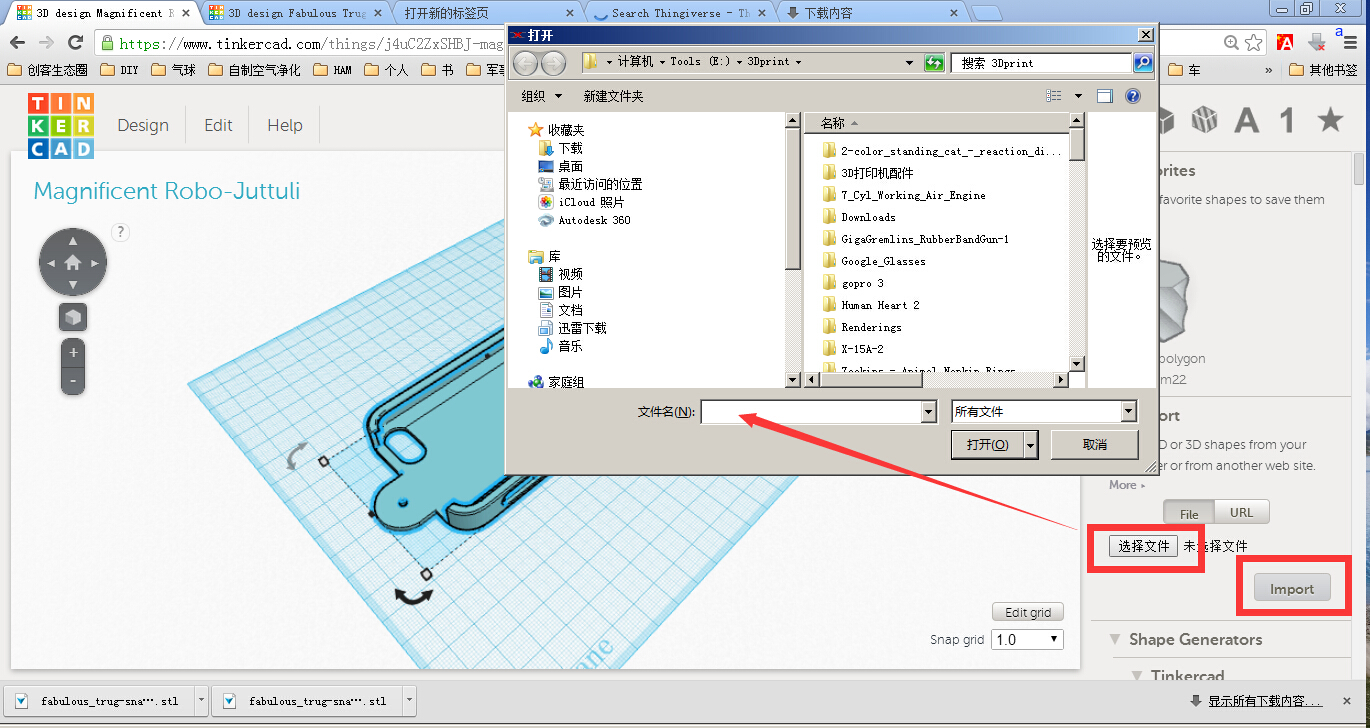

TinkerCAD还可以上传本机的STL文件进行修改。比如我把一个之前的iPhone手机壳的STL文件上传上去,然后进行修改,加上两个耳朵。

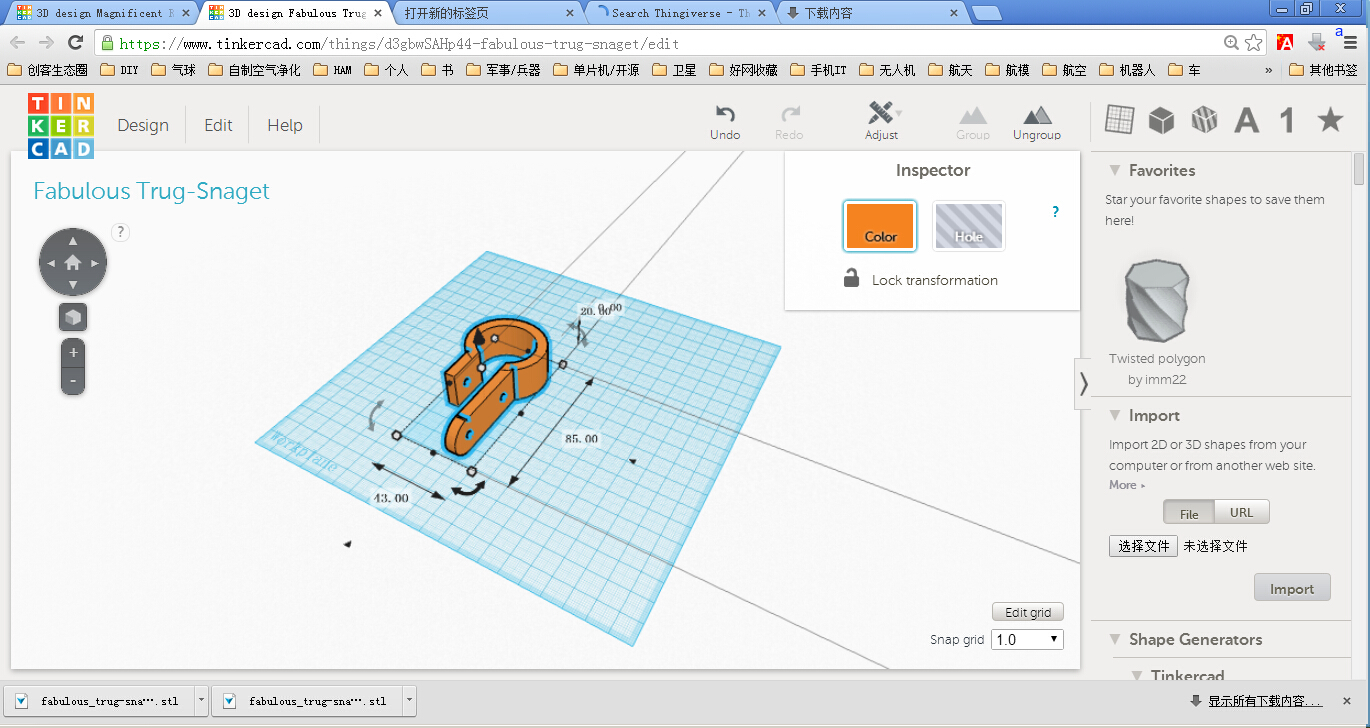

设计的思路是这样的,首先设计一个固定在方向盘上的挂钩。你需要根据的方向盘直径设计内圈的直径。要注意,方向盘握把的截面可能不是正圆形的哦。挂钩需要有个开个口,方便安装到方向盘上。

有了挂钩,在设计一个带“耳朵”的手机外壳,安装你的手机即可。

“耳朵”和挂钩的末端要留有3mm直径的孔,方便安装螺丝固定。

Step 2: 下载STL模型,打印

QQ截图20150402182358.jpg QQ截图20150402182321.jpg IMG_0446.JPG IMG_0448.JPG IMG_0454.JPG IMG_0457.JPG
在TinkerCAD上设计完毕,下载STL格式文件到本机,然后就可以你电脑上适合3D打印机的切片软件进行切片,拷贝到3D打印机里进行打印。

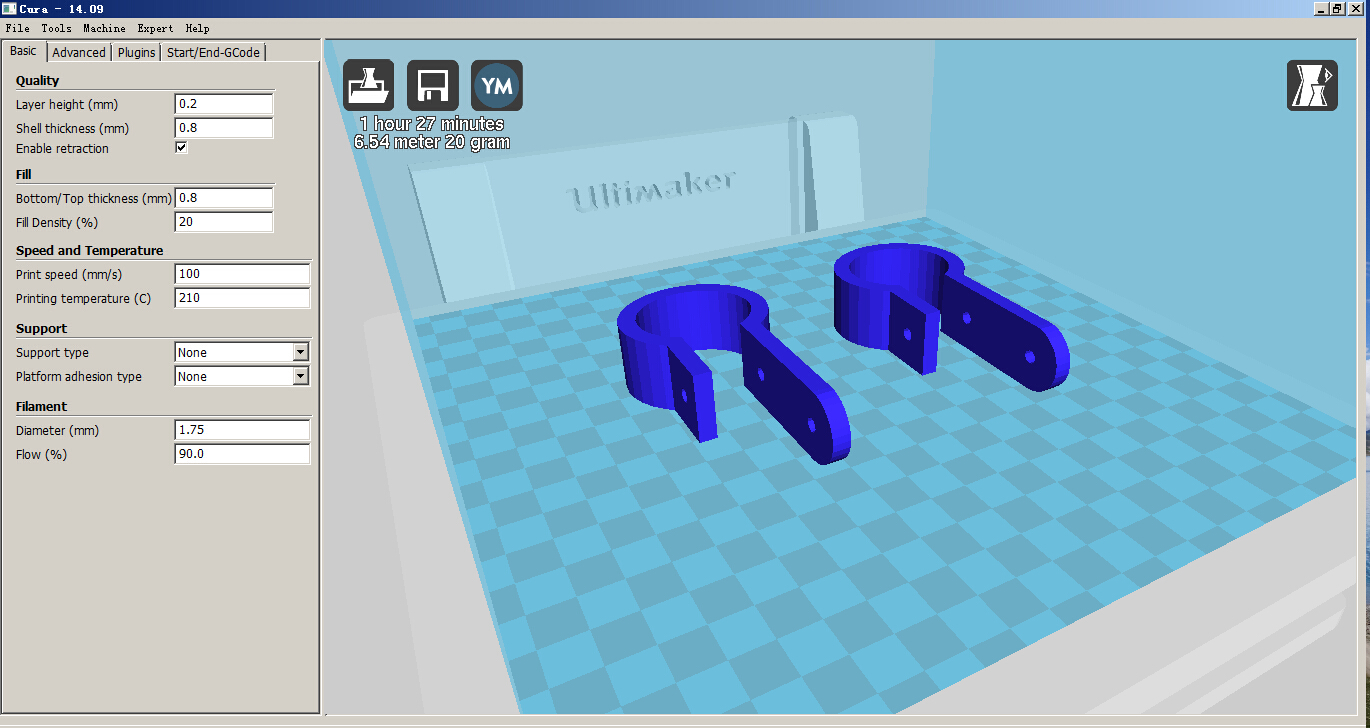

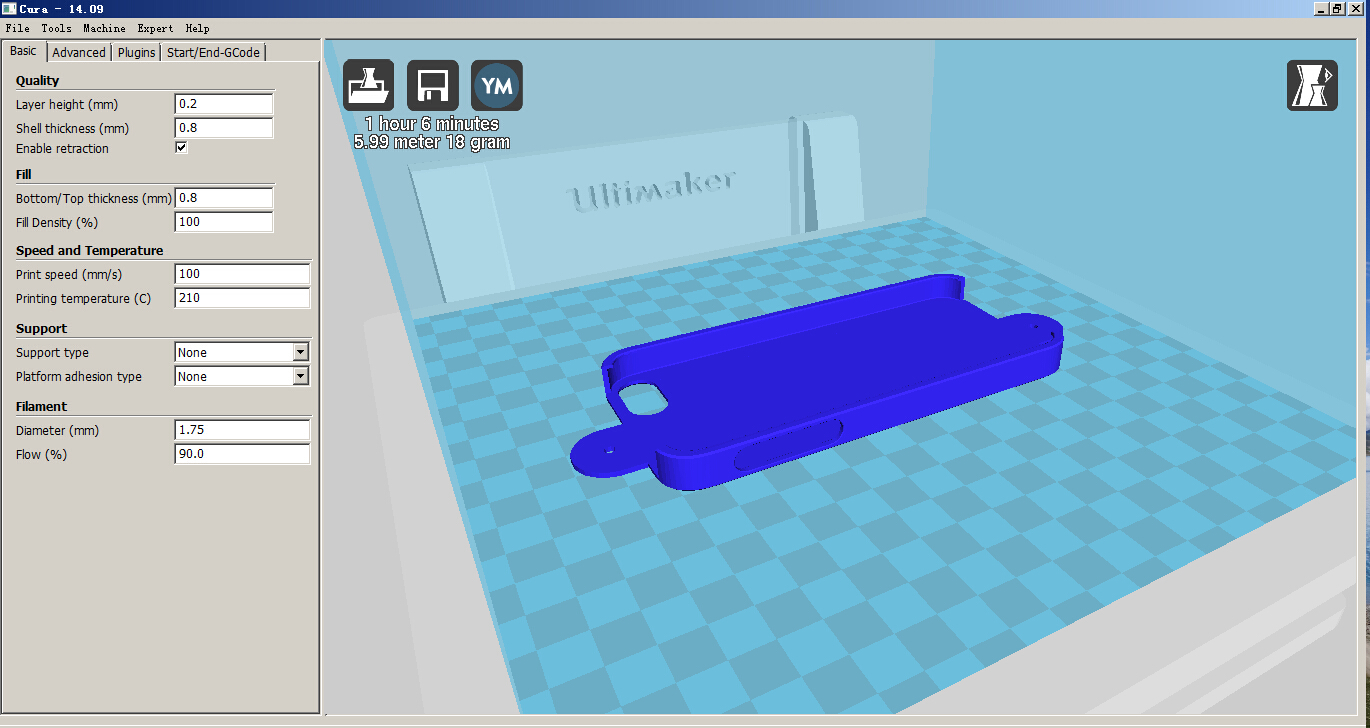

我的3D打印机切片软件是Cura 14.09,3D打印机是采用DFRobot的Dreammaker。打印设置请看上图。实际上我打印的的钩子只要20%的填充率,速度很快。

附件:

Step 3: 用3mm螺柱安装在方向盘上

IMG_0443.JPG IMG_0464.JPG IMG_0462.JPG IMG_0466.JPG PIC_0322.JPG

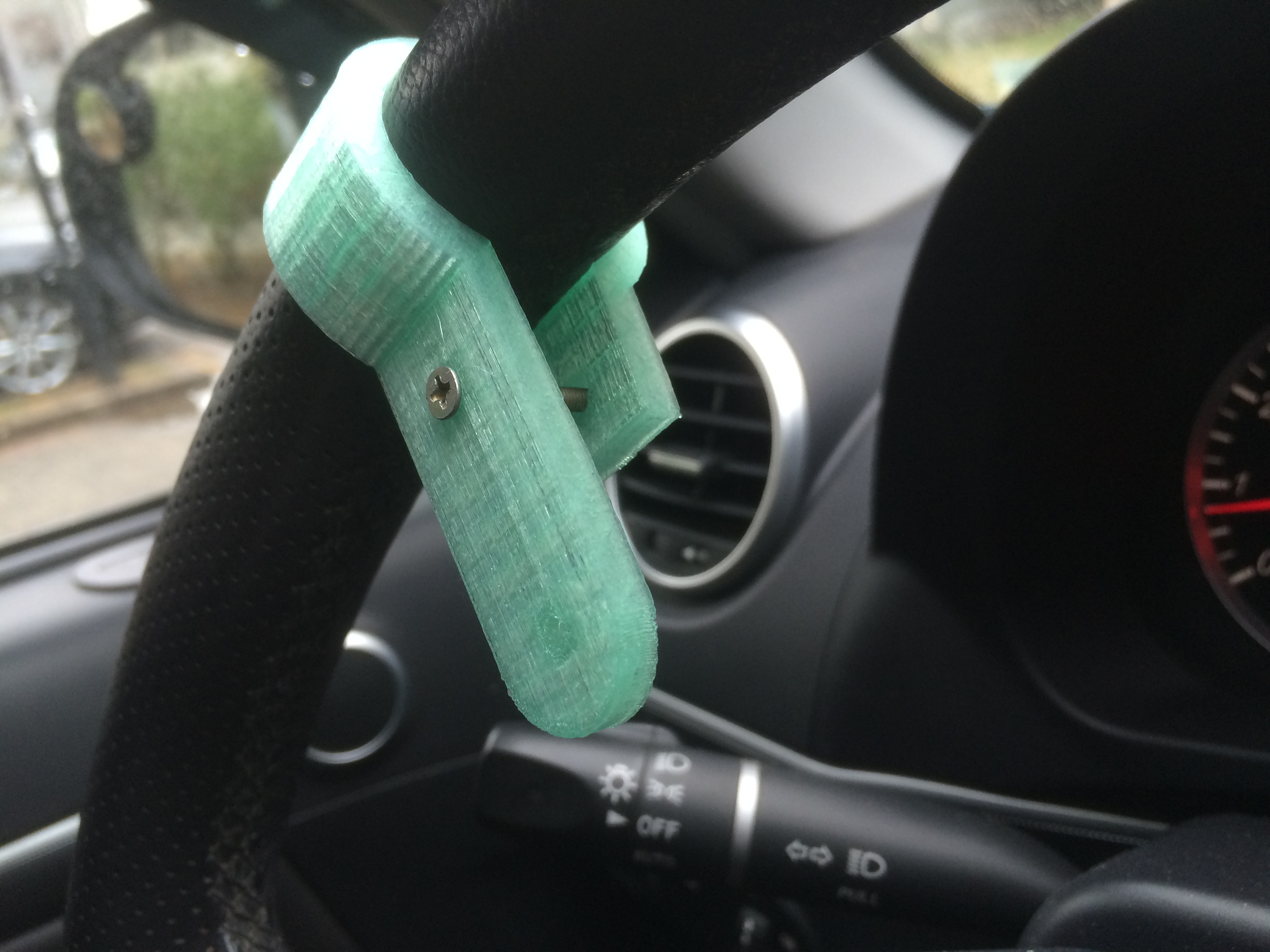

准备一些3mm的螺柱,将安装钩固定在方向盘上,找到合适的角度,把手机壳固定在钩子末端。我们的“神器”就安装好了。

把手机安装在上面试试吧。记得把方向传感器打开,这样就可以在大多数软件里使用横屏啦。

Step 4: “神器”的各种应用场景

PIC_0323.JPG PIC_0324.JPG PIC_0325.JPG PIC_0326.JPG
我最喜欢的就是看球,呵呵。不过有人说者不安全,是的,我改正!

在法律上,开车确实是禁止使用手机的,可是你敢说你平常没有在开车时用过手机么?实际上,把手机放在方向盘上部与传统的空调出风口支架相比,头部移动的角度更小,视线离开前方的距离更短,因此相对来说更安全。

我们都知道手机导航比车载导航方便的多,手机导航装在方向盘上,驾驶员就可以手不离开方向盘,更安全的操作导航了。还可以语音输入哦

我不鼓励你在开车时使用手机,今天我的“每周一作(zuō)只是给你提供一个有趣的思路而已。下周再见!
